Montážní přípravky a pomůcky HETTICH 1: ACCURA

V prvním dílu nového seriálu si představíme univerzální vrtací šablonu a přípravek ACCURA. Jedná se o základní vrtací přípravek stavebnicovitého systému s mnohostranným použitím. Umožňuje rychlé a přesné vrtání řady otvorů, instalovat montážní podložky, závěsy, výsuvy, spojovací kování i úchytky ... (i s videoukázkou).

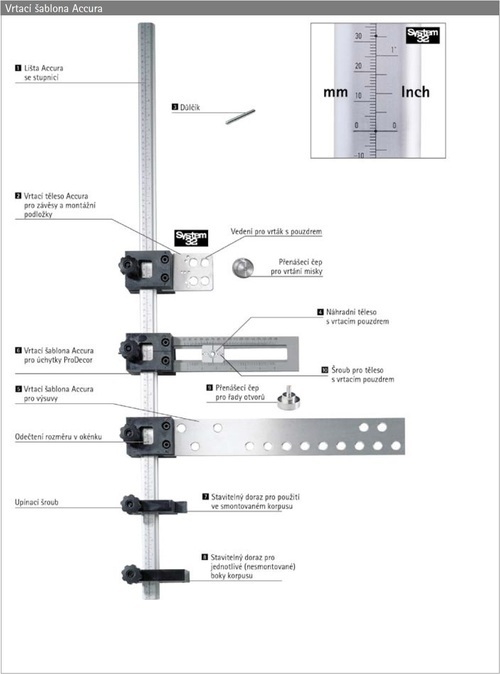

Vrtací přípravek Accura
Zdroj: Hettich

1) Vrtací šablona ACCURA

Jedním ze základních a nejjednodušších přípravků je vrtací hliníková šablona ACCURA, umožňující rychlé a přesné vrtání řady otvorů v mezinárodně uznávaném standardu System 32. Pomocí dorazových čepů lze snadno vrtat řady otvorů, včetně zadních otvorů ve smontovaných korpusech. Pro práci se používají zapouzdřené vrtáky, které zabraňují poškození otvorů vrtací šablony a opotřebení vrtáku, protože díky pouzdru nedochází ke kontaktu vrtáku a šablony.

Vrtací šablona ACCURA - Hettich

Stavebnicová koncepce při nákupu umožňuje individuálně volit jednotlivé prvky podle zaměření konkrétní výrobní činnosti. Přípravky jsou široce využitelné všude tam, kde jsou respektována pravidla S pomocí odpovídajících šablon tak lze snadno instalovat montážní podložky, závěsy, výsuvy, spojovací kování a úchytky.

Vrtací šablona ACCURA - Hettich

Pozice otvorů:
  1. Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 37 mm
  2. Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 8 mm od hrany při tloušťce materiálu 16 mm
  3. Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 10 mm od hrany při tloušťce materiálu 19 mm
  4. Doraz pro plynulé pokračování řady otvorů, čep zasunout do posledního vyvrtaného otvoru řady otvorů
  5. Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 13 mm (kancelářský nábytek: kontejnery Systema Top 2000)
  6. Zadní hrana vrtací šablony pro vrtání, zadní řady otvorů v sestaveném korpusu vzdálenost od zad skříne je 37 mm

Video ukázka vrtání řady otvorů (systém 32) pomocí vrtací čablony ACCURA:

2) Vrtací přípravek Accura

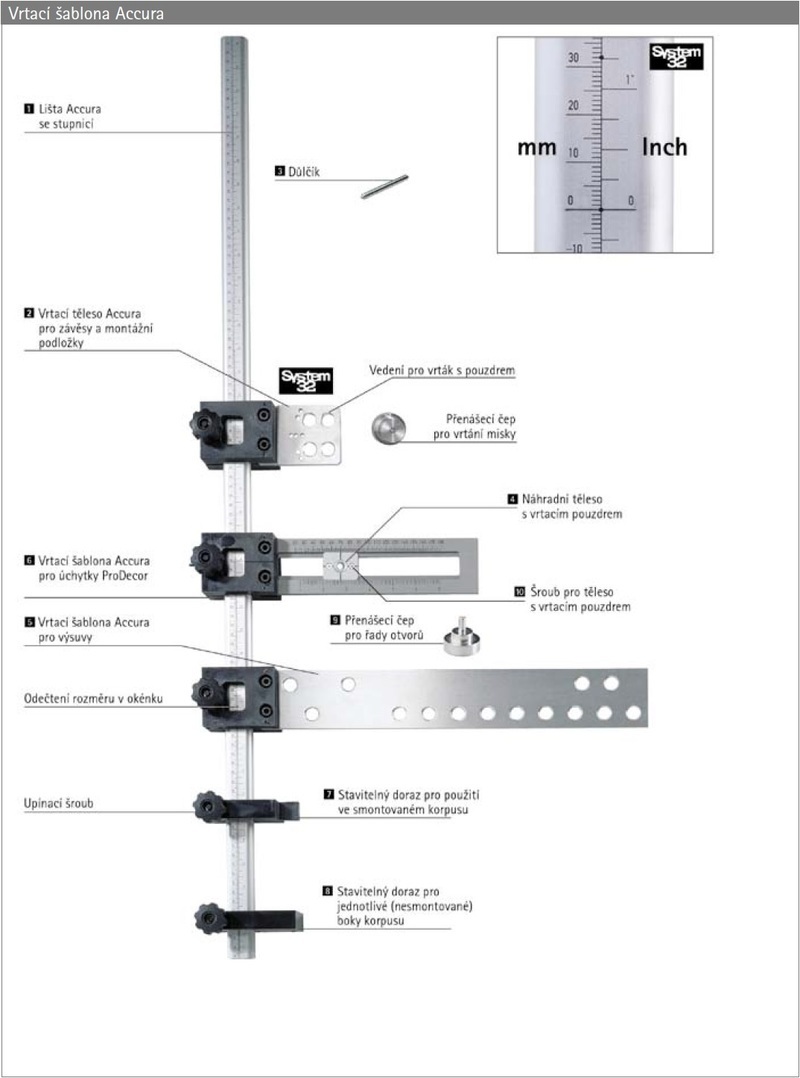

Vrtací šablona Accura - Hettich

Jedním ze základních a nejjednodušších přípravků je vrtací šablona Accura, doplněná různými vrtacími tělesy, dorazy a zapouzdřenými vrtáky. Stavebnicová koncepce při nákupu umožňuje individuálně volit jednotlivé prvky podle zaměření konkrétní výrobní činnosti. Přípravky jsou široce využitelné všude tam, kde jsou respektována pravidla mezinárodně uznávaného standardu System 32. S pomocí odpovídajících šablon tak lze snadno instalovat montážní podložky, závěsy, výsuvy, spojovací kování a úchytky.

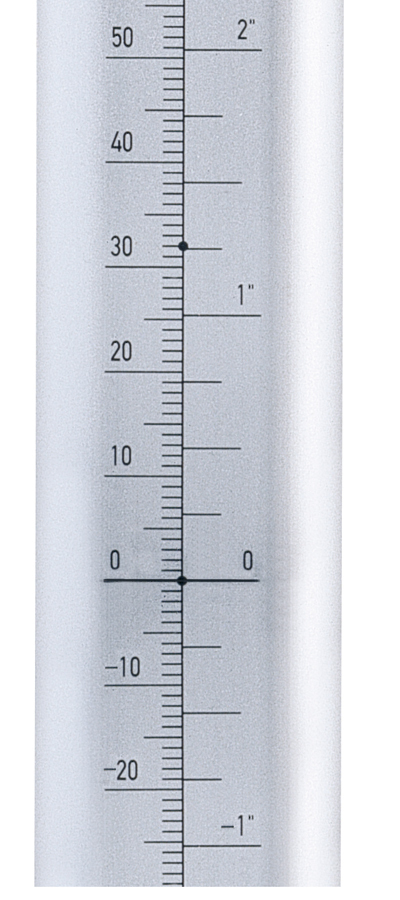

Měřící lišta se stupnicí - ACCURA - HettichK dispozici jsou čtyři měřicí lišty o délkách 0,5 m, 1,0 m, 1,5 m a 2,0 m, stavitelné dorazy pro použití v sestaveném a nesestaveném nábytku, vrtací těleso a další doplňky. Vrtání se provádí zapouzdřeným vrtákem, který brání poškození šablony i vrtáku. Pro eurošrouby se například používá velikost 5 mm, protože drží i v laminu horší kvality. Vrtací pouzdro také zaručí zhotovení rychlého a přesného kolmého otvoru.

Přípravek je hodně používaný, proto patří k nejprodávanějším. Dají se s ním vrtat všechny výsuvy – rolničkový, kuličkový, Quadro, Actro, výsuvy pro kancelářské systémy. Jedna šablona obsáhne prakticky všechny aplikace, výrobce si vybírá především délku měřicí lišty a jednotlivé komponenty.

Monžážní přípravky na předváděcí akci u M-KUPR

Prezentované monžážní přípravky na předváděcí akci u M-KUPR

Video ukázka montáže nábytkových úchytek pomocí vrtacího přípravku ACCURA pro úchytky:



Ve druhém dílu našeho seriálu "Montážní přípravky a pomůcky HETTICH" si představíme vrtací přípravky DrillJig pro závěsy a DrillJig VB spojovací kování.
