Montážní přípravky a pomůcky HETTICH 3: Šablona Practica
Hledáte jednoduchý univerzální přípravek na předvrtávání čel zásuvek? Máme pro vás řešení v podobě dvou velmi jednoduchých přípravků od firmy Hettich - označovací šablony Practica a BlueJig FB na čela zásuvek.
Zdroj: Hettich
1) Šablona Practica

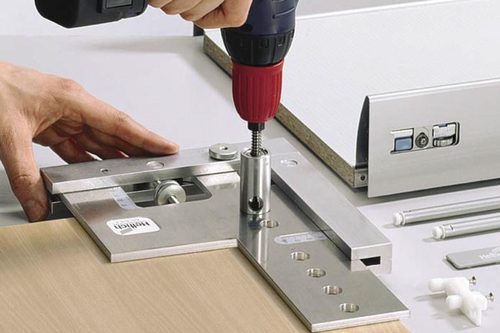

Jednoduchý a velmi praktický univerzální přípravek na předvrtávání čel zásuvek představuje šablona Practica. Základem sestavy je hliníkový úhelník, do kterého se instaluje vrtací šablona pro vybraný zásuvkový program. K dispozici jsou šablony pro zásuvkové systémy programů ArciTech, InnoTech, MultiTech a Systema Top 2000 pro kancelářské kontejnery, závěsné rámy a zásuvky. K šablonám jsou opět k dispozici zapouzdřené vrtáky pro přesné předvrtávání, které jsou šetrné k šablonám. Šablona Practica zjednodušuje a urychluje montáž, čímž výrazně zvyšuje produktivitu práce.
|
|
Practica - úhelník se kombinuje s vrtacími šablonami pro: ArciTech, InnoTech a MultiTech |
Practica - vrtací šablona pro zásuvky ArciTech |
Videoukázka montáže čela zásuvek pomocí šablony Practica:

2) Označovací šablony BlueJig FB na čela zásuvek
Pokud se zdá systém Practica drahý nebo složitý, existuje jednodušší verze v podobě označovací šablony na čílka. Přípravek se připevní na bočnice, na něj se přiloží čelo zásuvky a bodce po zatlačení na čelo zásuvky označí místo pro vrtání – podobný postup se používá pro označení bodů pomocí centrovacích bodců na předvrtání otvorů pro dřevěné kolíčky při kutilském sestavování nábytku. Ve srovnání s přípravkem na předvrtání čel zásuvek je však práce s označovacími šablonami přesností vrtání, cenou, komfortem a produktivitou práce úplně jinde. Svůj účel však samozřejmě splní. Nepatrné nepřesnosti lze většinou dorovnat tolerancemi seřízení jednotlivých prvků zásuvky. Označovací šablony jsou k dispozici pro čela zásuvek programů ArciTech, InnoTech a MultiTech.
BlueJig AT k označení upevňovacích otvorů pro příchytky čela ArciTech | BlueJig IT k označení upevňovacích otvorů pro příchytky čela InnoTech | BlueJig MT - pro příchytky čela MultiTech |
Ve čtvrtém dílu našeho seriálu "Montážní přípravky a pomůcky HETTICH" vás seznámíme s příruční univerzální označovací šablonou MultiBlue určenou spíše začínajícím truhlářům a kutilům.
