3. díl - Truhlaření postaru - Jak vyrobit okno do roubenky (2. část)
Tato část ukazuje výrobu okenních křídel a připevnění okenního kování ...
1. část - Špaleta a obložky
2. část - Okenní křídla a kování
Následující fotografie ukazují postup výroby okna do roubené chalupy do Chanovického skanzenu. Jde o kopie starých, již nepoužitelných oken. Tato část ukazuje výrobu okenních křídel a připevnění kování.
1. Nařežeme si hranoly ze kterých budou rámy a příčky okenních křídel. Hranoly srovnáme mackem.
- viz obrázky 1.1 a 1.2
2. Hoblík okeník nastavíme na potřebný rozměr, a vyhoblujeme okenní profily. Okeník vytvoří zároveň vnitřní drážku pro sklo a tmel i vnější ozdobný profil.
- viz obrázky 2.1 a 2.2

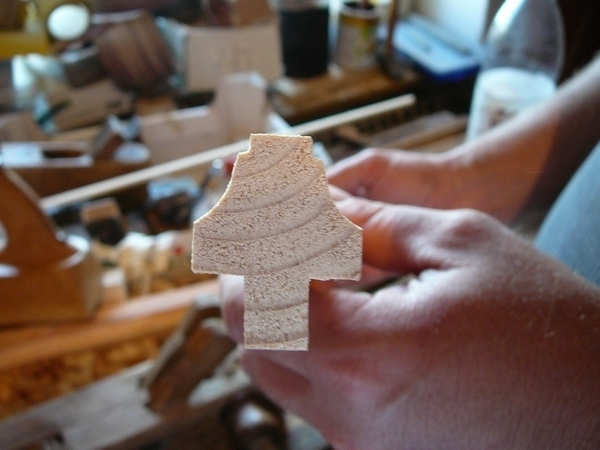

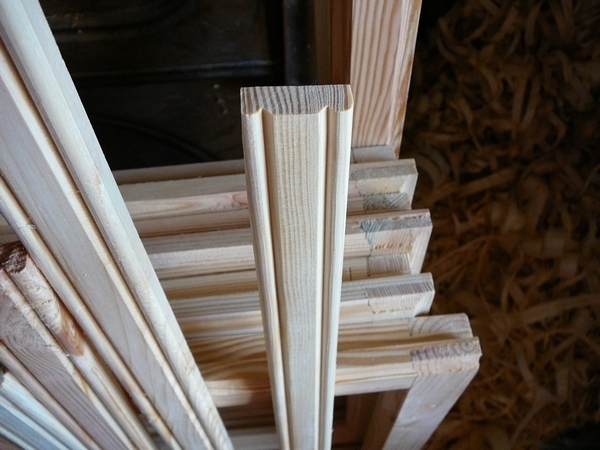

3. Profil na budoucí příčku je ohoblovaný ze dvou stran, profil pro okenní rám jen z jedné strany.
- viz obrázky 3.1 - 3.4
4. Dále na profilech vyrobíme "falc" (na fotografii je vidět na spodní straně z boku), kterým bude okno dosedat do rámu. Bude na třech stranách. Tam kde budou křídla přiléhat k sobě, "falc" nebude. Proto necháme část profilů bez něj. Profily zařežeme na potřebnou délku.
- viz obrázek 4

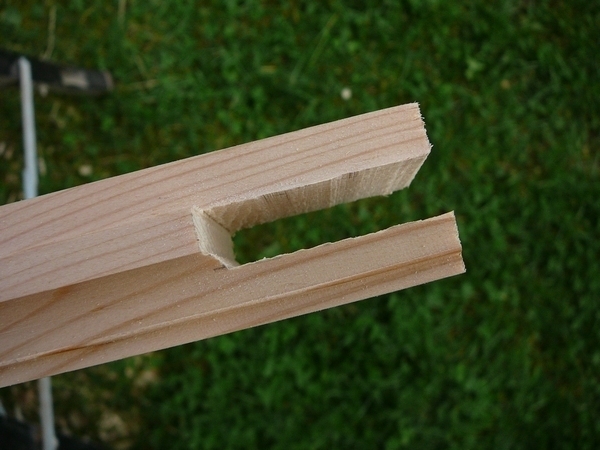

5. Další krok, který následuje, je spojení rámu křídla pomocí spoje na rozpor a čep. Začneme tím, že na profilech, které budou tvořit svislé části rámu, vytvoříme rozpor. Předkreslíme a vyřízneme.
- viz obrázky 5.1 - 5.3
Je třeba zohlednit tvar profilu - v tom místě bude materiál seříznutý na pokos a lehce do obloučku.
- viz obrázek 5.4

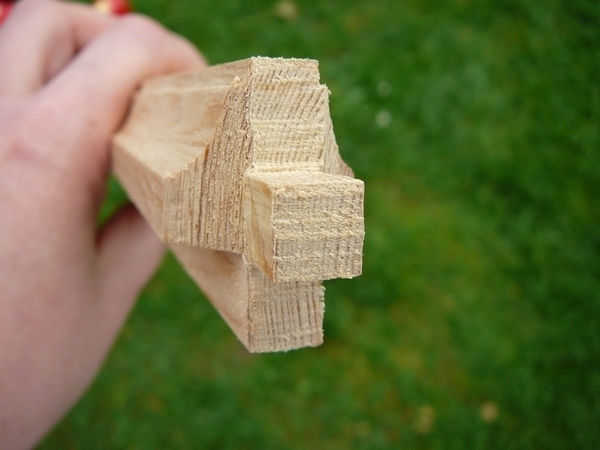

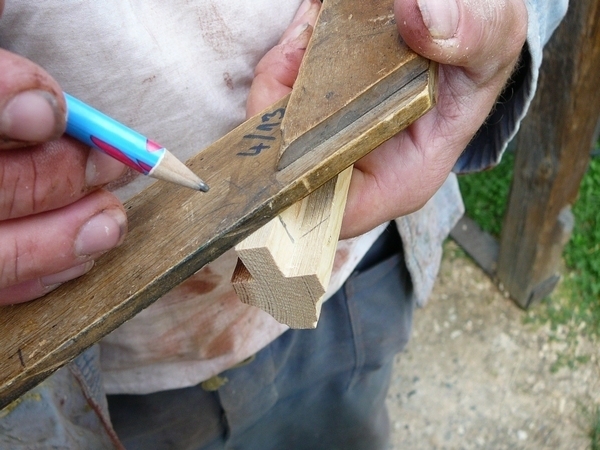

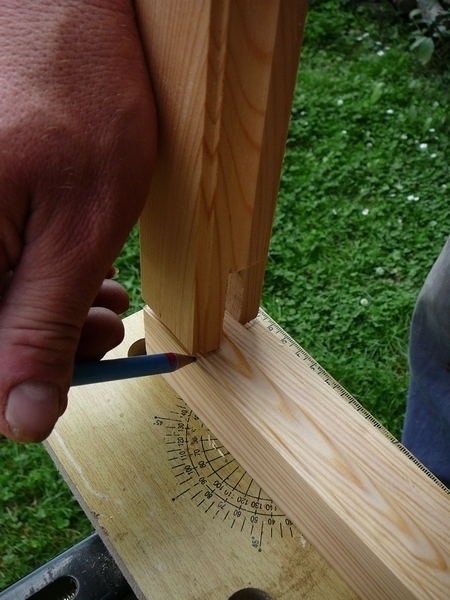

6. Následuje výroba čepu. Připravený rozpor obkreslíme na další profilovaný hranol. Opět zohledníme tvar zaoblení profilu.
- viz obrázky 6.1 - 6.3

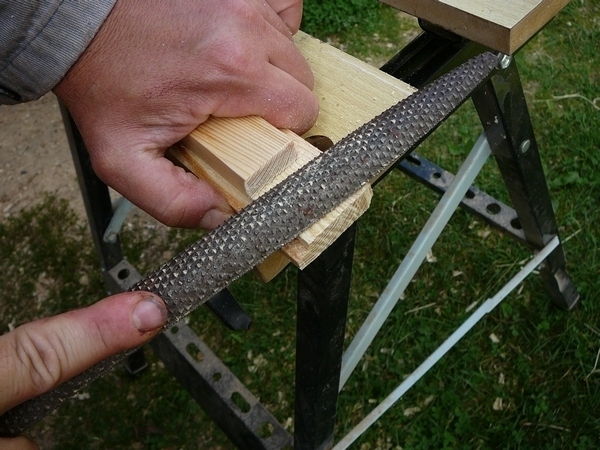

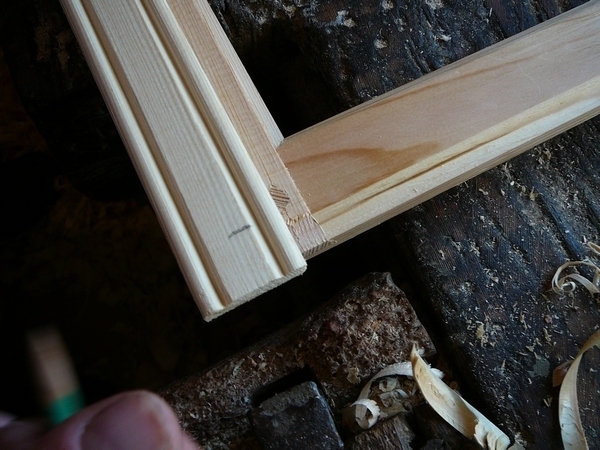

7. Čep vyřízneme. Nyní můžeme na zkoušku sesadit rám křídla. Pokud čepy špatně zapadají do rozporů, můžeme je poupravit rašplí.
- viz obrázky 7.1 - 7.3

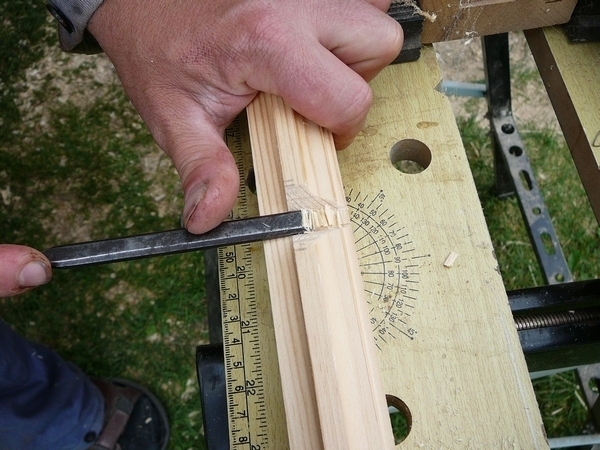

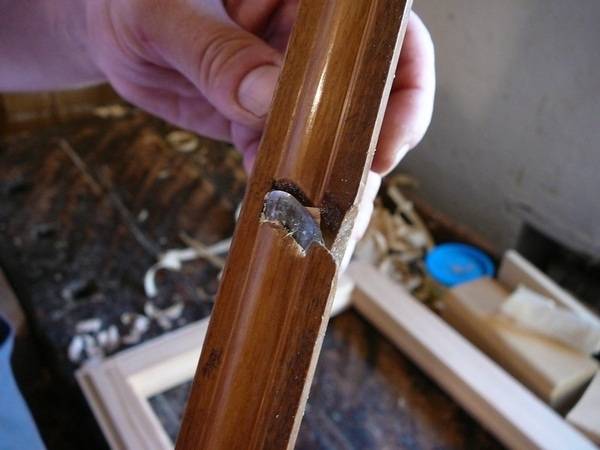

8. Dalším krokem je zapasování příčky do okenního křídla. Použijeme spoj na dlab a čep. Vyměříme si místo dlabu. Pomocí pokosníku vyznačíme dva protilehlé řezy pod úhlem 45° a nařízneme je. Dřevo mezi zářezy odsekneme dlátem. Tím vzniklo místo pro dlab.
- viz obrázky 8.1 - 8.3

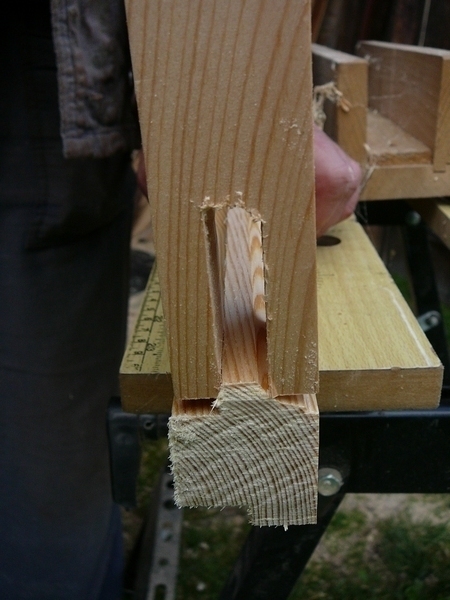

9. Na takto připraveném místě vytvoříme dlátem zádlab pro čep příčky. Totéž provedeme na protější straně rámu.
- viz obrázky 9.1 - 9.3

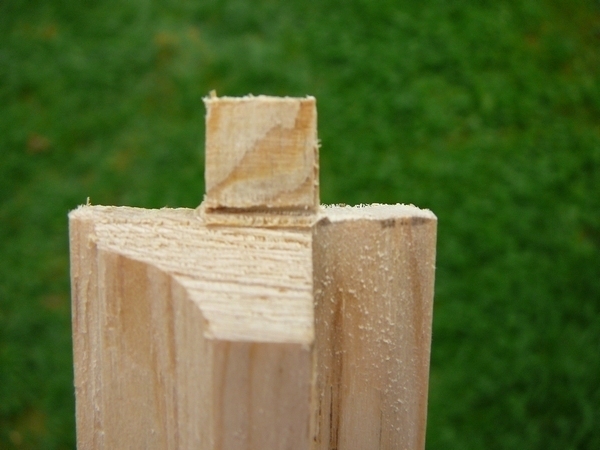

10. Na obou koncích příčky vytvoříme odpovídající čep. Tužkou si naznačíme místa řezu a čep vyřízneme. Přední a zadní strana příčky je seříznutá vodorovně, obě boční strany do pokosu.
- viz obrázky 10.1 - 10.3

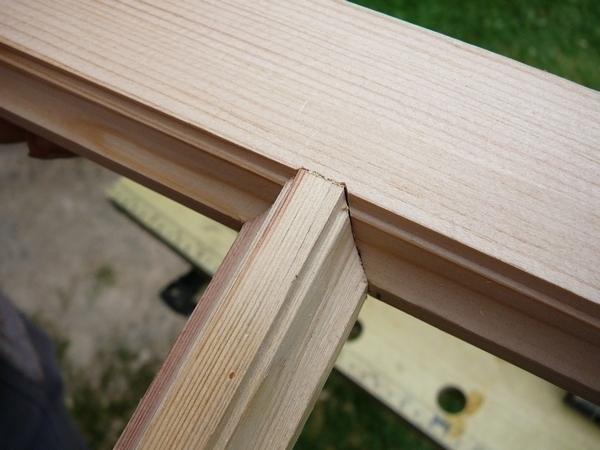

Hotový čep zasadíme do dlabu.
- viz obrázky 10.4 a 10.5

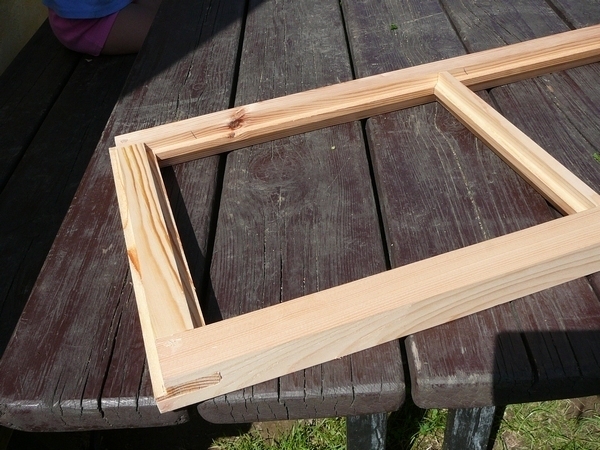

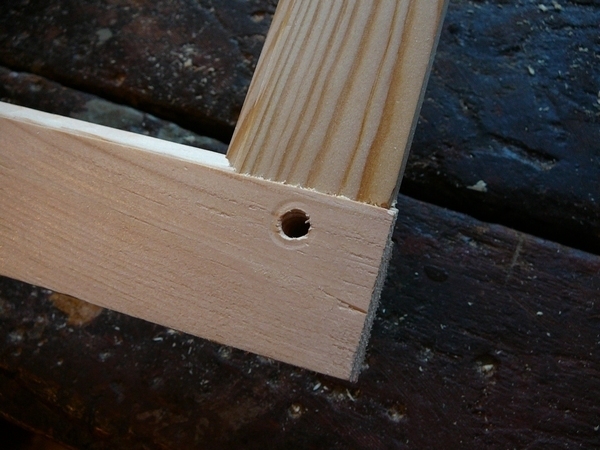

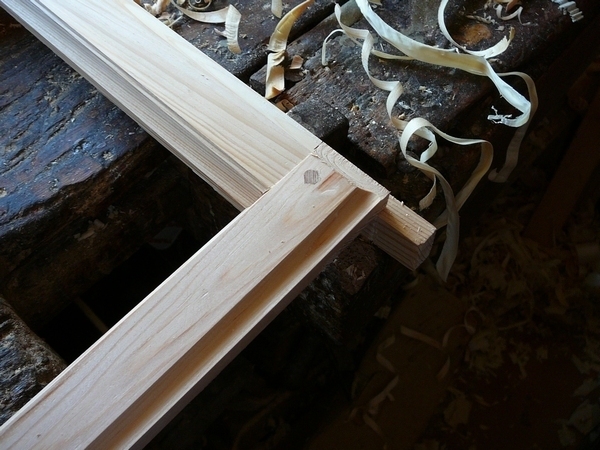

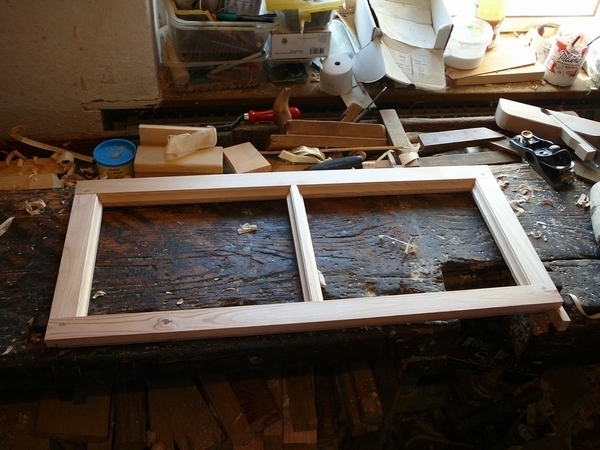

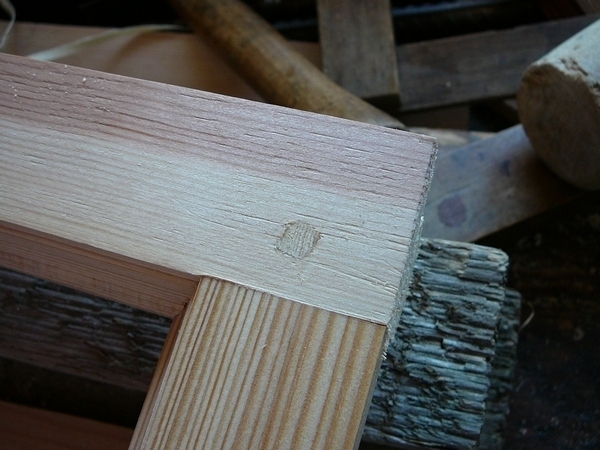

11. Včechna místa spojů namažeme lepidlem a rám sesadíme. Rohy rámu zajistíme kolíky do předvrtaných otvorů.
- viz obrázky 11.1 - 11.3

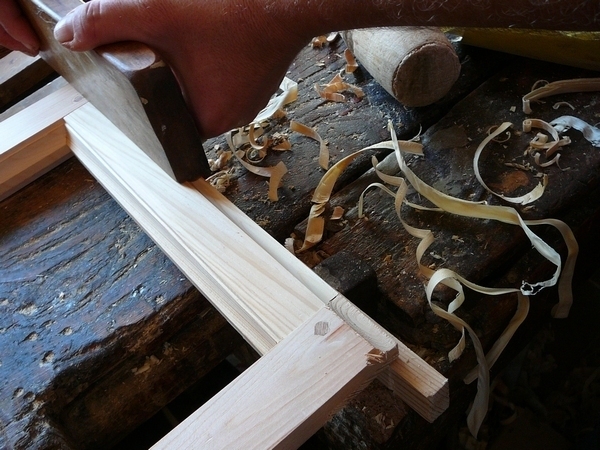

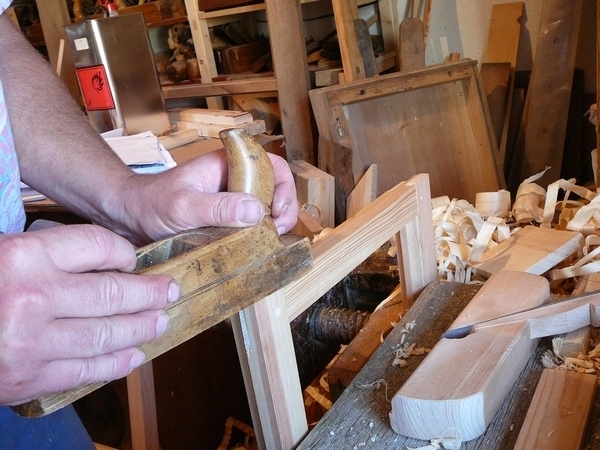

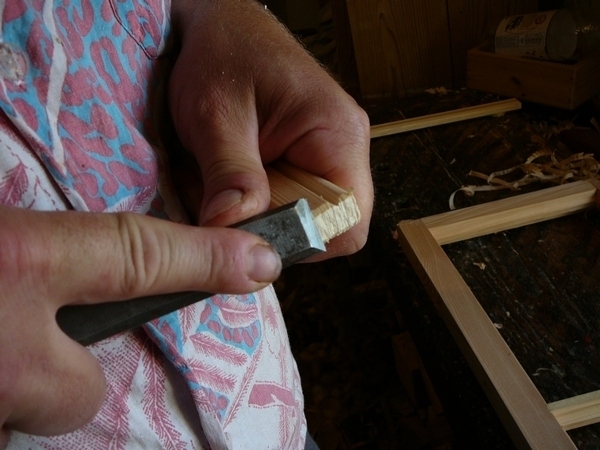

12. Nyní z rámu ořežeme, případně odstrouhneme dlátem všechny přečnívající konce a okraj rámu a polodrážku začistíme ohoblováním.
- viz obrázky 12.1 - 12.5

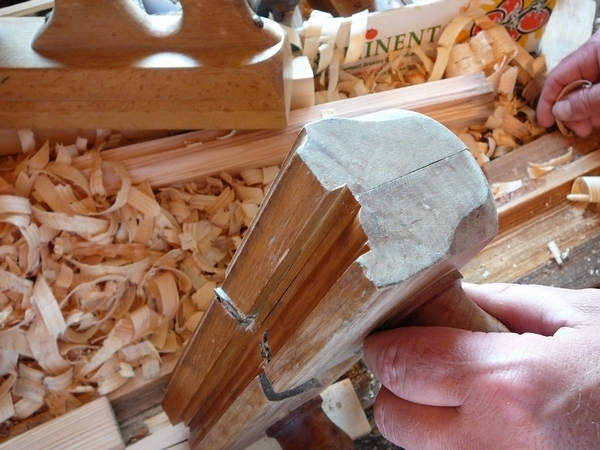

13. Okenní křídlo upneme do hoblice a po vnějším obvodu vyhoblujeme ozdobnou drážku. Začneme na kratší straně - v rohu hoblujeme napříč letokruhy a většinou dojde k vyštípnutí, které se opraví vyhoblováním drážky na následující kolmé straně. Pokračujeme dokola ze tří stran, na čtvrté straně v místě, kde na sebe naléhají obě křídla, bude klapačka, tam drážku vynecháme. (Není tam ani vnitřní drážka na zavírání okna, strana rámu je rovná.)
- viz obrázky 13.1 - 13.5

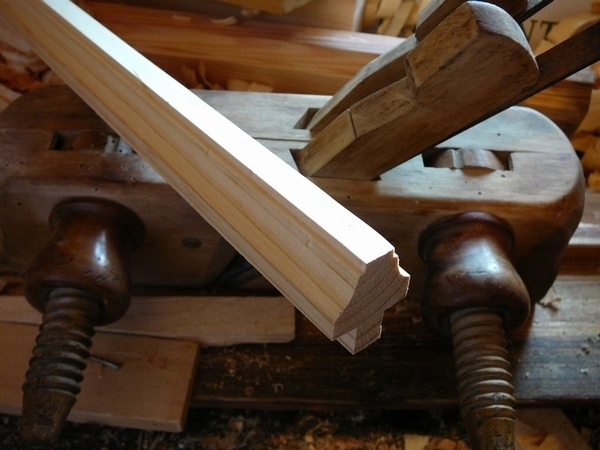

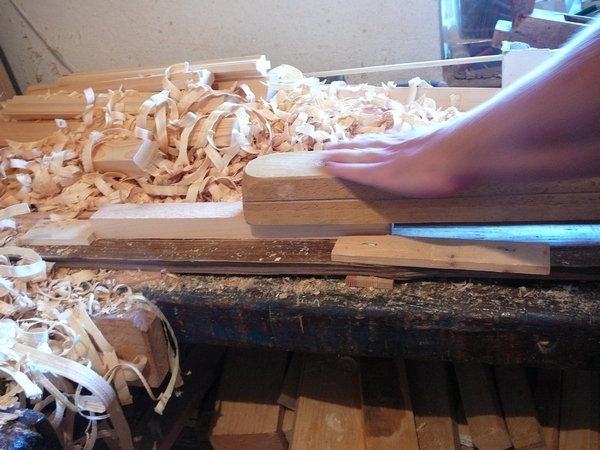

14. Ještě zbývá vyrobit klapačku. Opět připravenou lištu nejprve srovnáme mackem a na protilehlé okraje vyhoblujeme ozdobný profil.
- viz obrázky 14.1 - 14.3

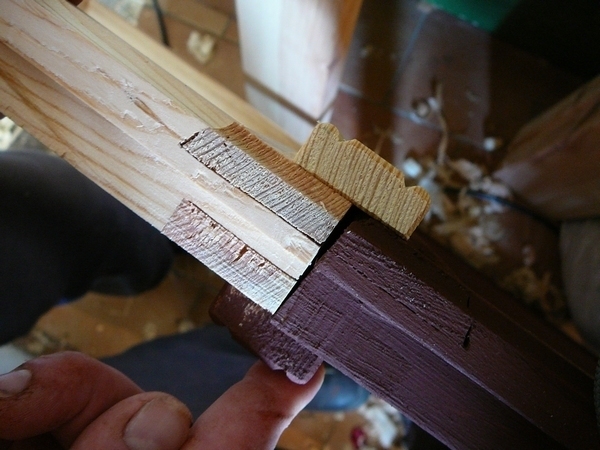

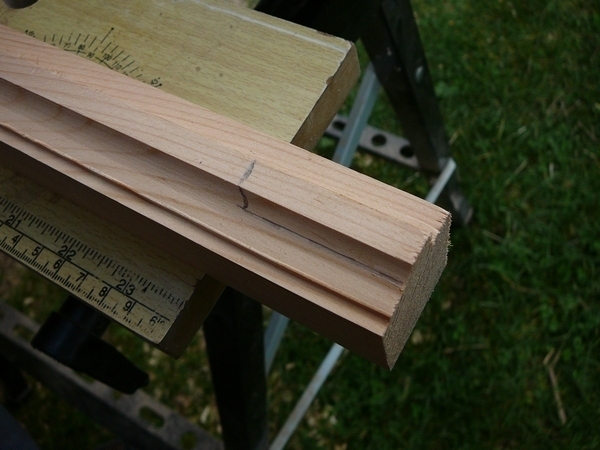

15. Vyměříme si potřebnou délku klapačky podle šalety. Klapačka bude asi tak o 3 mm kratší než je vnitřní délka (světlost) špalety. Klapačku zařízneme a okraj ostrouhneme dlátem do šikma. Poté klapačku přilepíme z jedné poloviny šířka na rám křídla, na stranu, kde není falc. Klapačka bude na každém z obou okenních křídel na jiné straně, při zavření okna bude jedna z vnitřní a druhá z vnější strany (obvykle na pravém křídle uvnitř a na levém z vnějšku).
- viz obrázky 15.1 - 15.3
16. Klapačku přibijeme hřebíky na krajích a jedním uprostřed do drážky. Hřebíky dorazíme důlčíkem. Pak přidáme další dva do rovné části profilu. Křídla jsou nyní připravena k nátěru a k okování.
- viz obrázky 16.1 - 16.3

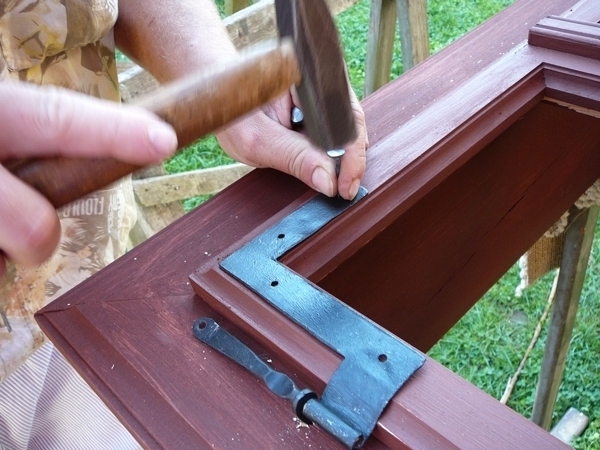

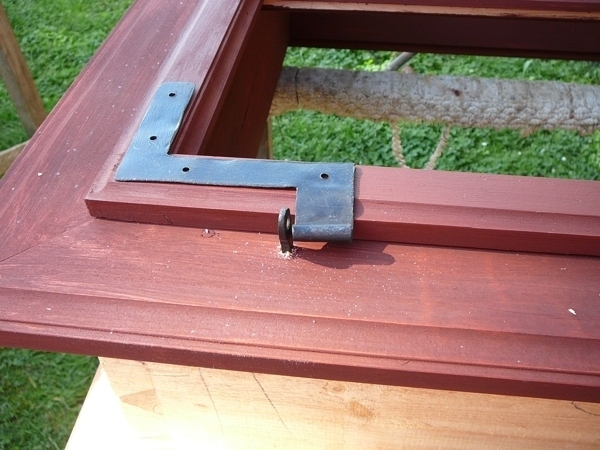

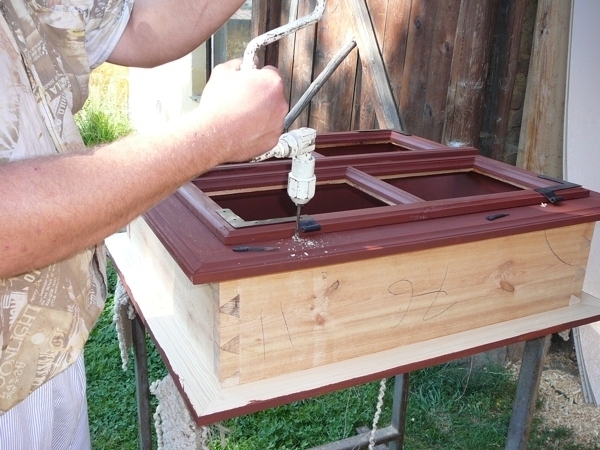

17. Na závěr připevníme kování. Toto je vyrobené kovářem na zakázku. Křídla položíme do špalety a vyrovnáme. Pak na ně položíme kování. Vyznačíme si místo pro trn a vyvrtáme otvor do špalety. Trn pak z větší části zatlučeme. Do trnu provlečeme čep a na něj nasadíme závěs. Trn dorazíme a všechny části kování přitlučeme kovanými hřebíky.
- viz obrázky 17.1 - 17.5

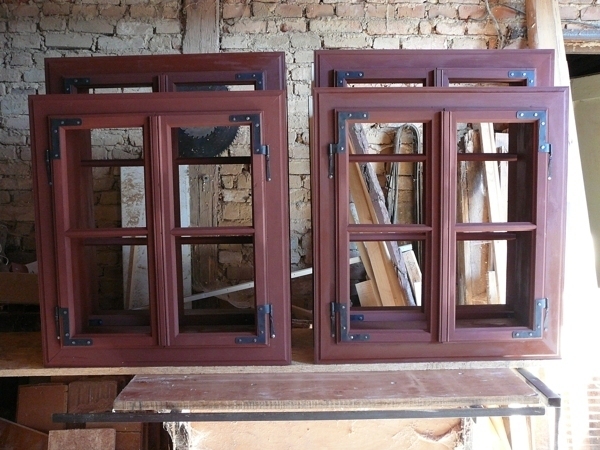

Práce je dokončena - okna zbývá zasklít (pomocí tmelu do polodrážky) a osadit do stavby. Okna se budou zajišťovat v uzavřené poloze pomocí drátu a očka.
- viz obrázky 18.1 - 18.2
Článek vznikl ve spolupráci s manželi Kodýdkovými.
V následujícím 4. dílu seriálu Truhlaření postaru Vás seznámíme s postupem jak vyrobit ozuby - cinky.

Hodnocení článku
Kategorie článku
Články » Téma měsíceČlánky » Téma měsíce » 2011 » Prosinec - Truhlaření postaru
Články » Odborná témata
Články » Odborná témata » Postupy / Návody
Galerie fotografií
1.1 - Hranoly pro rámy a příčky okenních křídelZdroj: Archiv manželů Kodýdkových

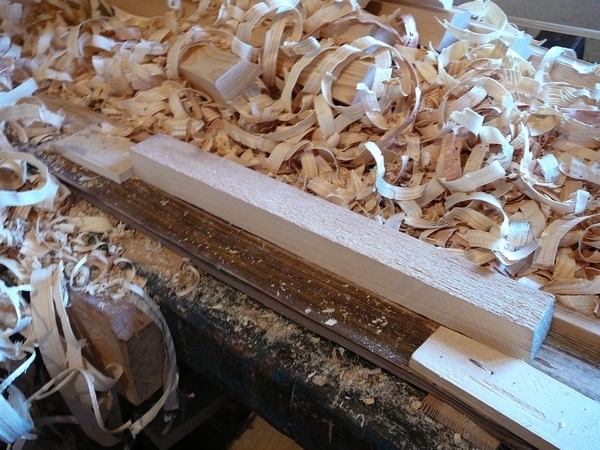

1.2 - Srovnání hranolu mackem
Zdroj: Archiv manželů Kodýdkových
2.1 - Nastavení hoblíku okeníku
Zdroj: Archiv manželů Kodýdkových

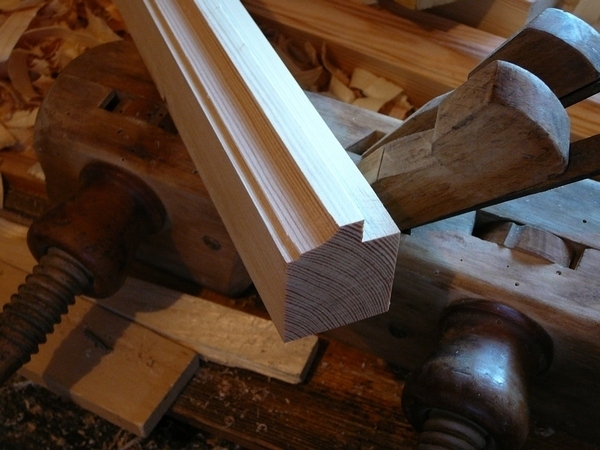

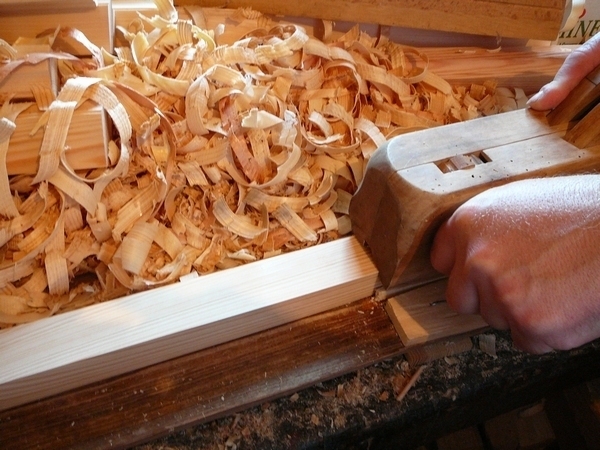

2.2 - Vyhoblování okenního profilu
Zdroj: Archiv manželů Kodýdkových
3.1 - Profil pro budoucí příčku ohoblovaný ze dvou stran
Zdroj: Archiv manželů Kodýdkových
3.2 - Profil pro budoucí příčku ohoblovaný ze dvou stran
Zdroj: Archiv manželů Kodýdkových

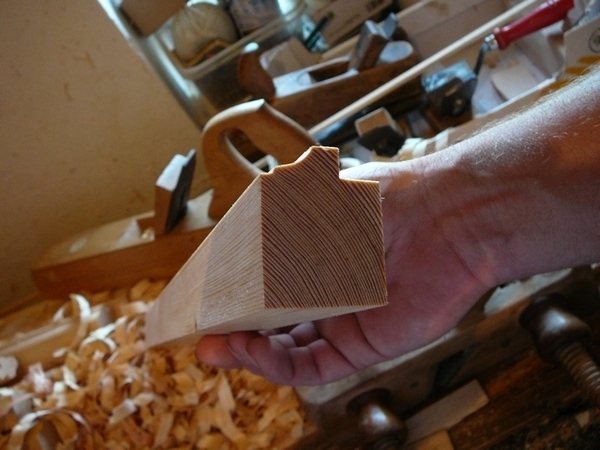

3.3 - Profil pro okenní rám ohoblovaný z jedné strany
Zdroj: Archiv manželů Kodýdkových
3.4 - Profil pro okenní rám ohoblovaný z jedné strany
Zdroj: Archiv manželů Kodýdkových
4 - Výroba falců na profilech
Zdroj: Archiv manželů Kodýdkových

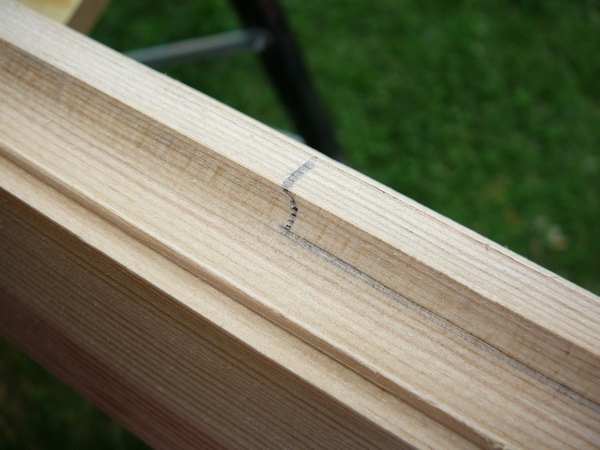

5.1 - Předkreslení rozporu na profilu
Zdroj: Archiv manželů Kodýdkových
5.2 - Předkreslení rozporu na profilu
Zdroj: Archiv manželů Kodýdkových

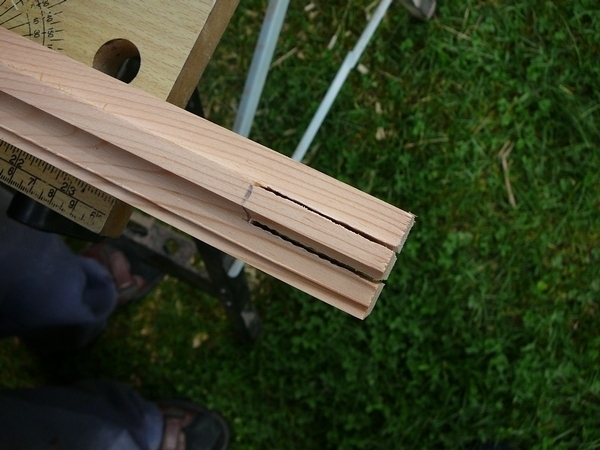

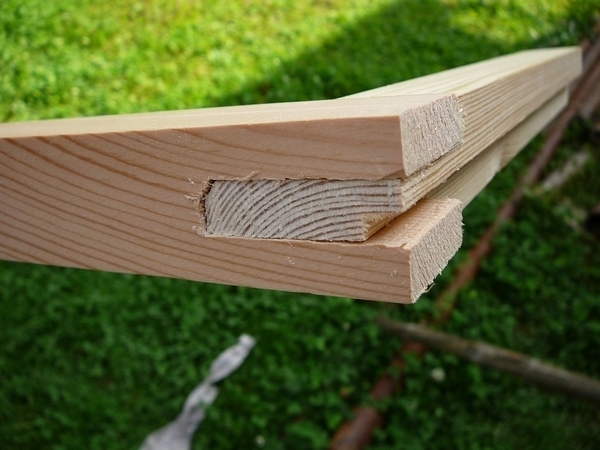

5.3 - Výroba rozporu
Zdroj: Archiv manželů Kodýdkových
5.4 - Výroba rozporu
Zdroj: Archiv manželů Kodýdkových
6.1 - Výroba čepu
Zdroj: Archiv manželů Kodýdkových
6.2 - Rozpor obkreslíme na další profilovaný hranol
Zdroj: Archiv manželů Kodýdkových
6.3 - Výroba čepu
Zdroj: Archiv manželů Kodýdkových

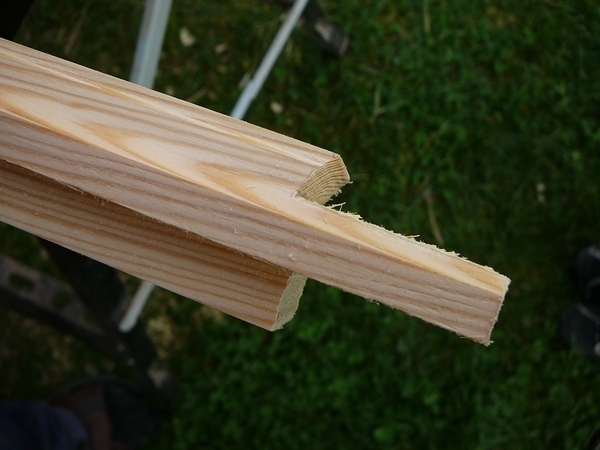

7.1 - Vyříznutí čepu
Zdroj: Archiv manželů Kodýdkových
7.2 - Vyříznutí čepu
Zdroj: Archiv manželů Kodýdkových

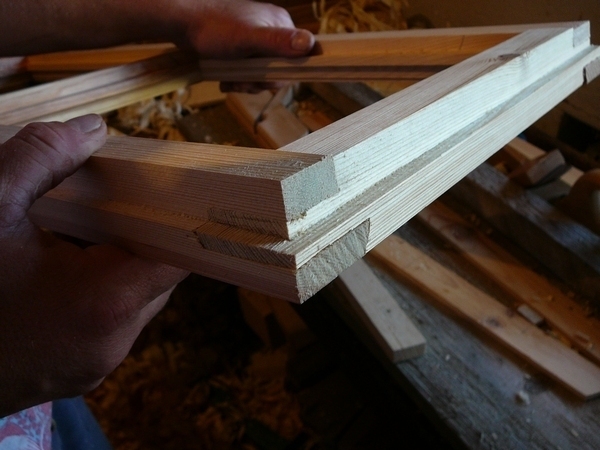

7.3 - Zkouška sesazení čepu
Zdroj: Archiv manželů Kodýdkových

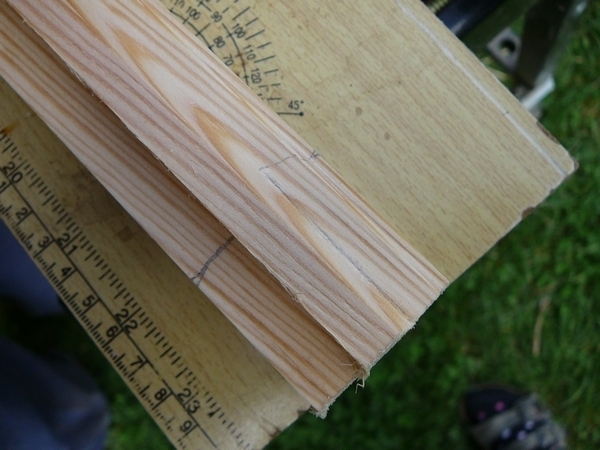

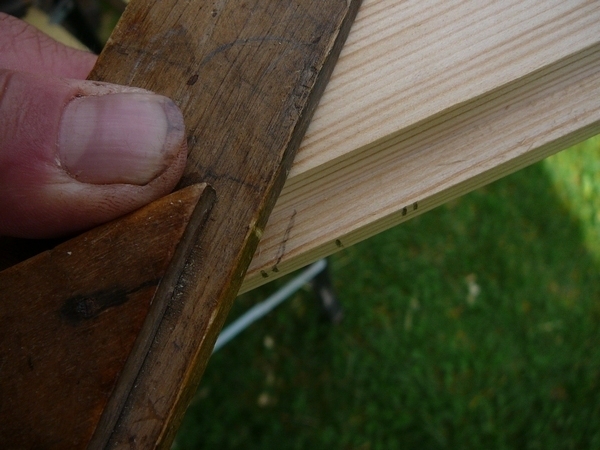

8.1 - Vyznačení 2 protilehlých řezů pod úhlem 45 stupňů
Zdroj: Archiv manželů Kodýdkových
8.2 - Zářezy
Zdroj: Archiv manželů Kodýdkových

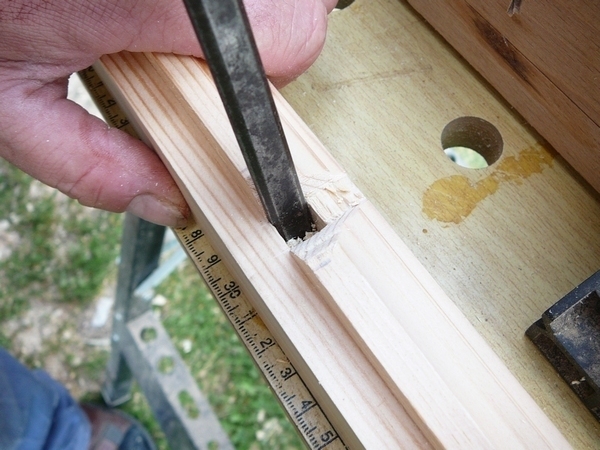

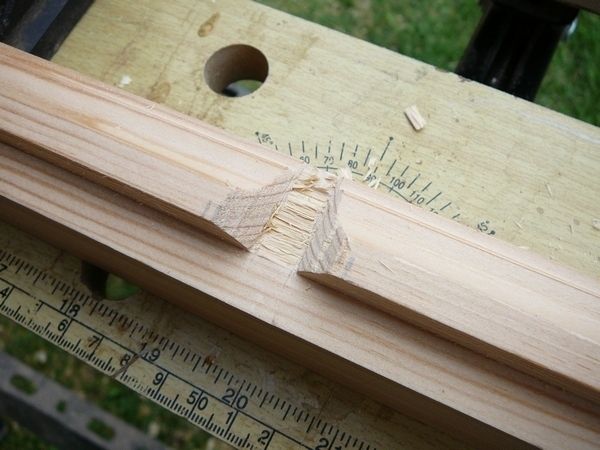

8.3 - Odseknutí zářezu dlátem
Zdroj: Archiv manželů Kodýdkových
9.1 - Vytvoření zádlabu pro čep příčky
Zdroj: Archiv manželů Kodýdkových
9.2 - Vytvoření zádlabu pro čep příčky
Zdroj: Archiv manželů Kodýdkových
10.1 - Vytvoření čepu na konci příčky
Zdroj: Archiv manželů Kodýdkových
10.2 - Vytvoření čepu na konci příčky
Zdroj: Archiv manželů Kodýdkových

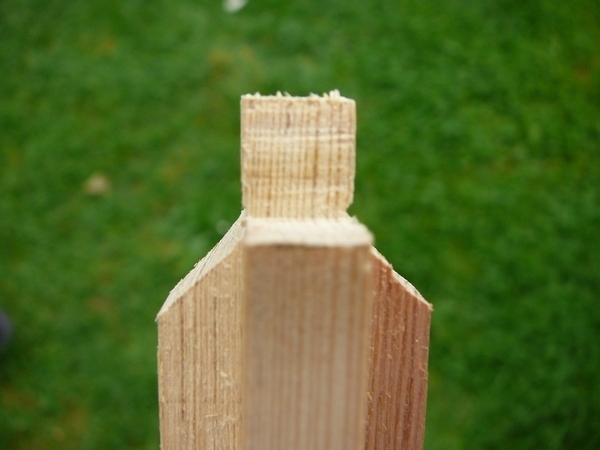

10.3 - Čep na konci příčky
Zdroj: Archiv manželů Kodýdkových
10.4 - Sesazení čepu do dlabu
Zdroj: Archiv manželů Kodýdkových
10.5 - Sesazení čepu do dlabu
Zdroj: Archiv manželů Kodýdkových
11.1 - Sesazení rámu
Zdroj: Archiv manželů Kodýdkových
11.2 - Zajištění rohu rámu kolíky
Zdroj: Archiv manželů Kodýdkových
11.3 - Zajištění rohu rámu kolíky
Zdroj: Archiv manželů Kodýdkových
12.1 - Odstranění přečnívajících částí
Zdroj: Archiv manželů Kodýdkových
12.2 - Odstranění přečnívajících částí
Zdroj: Archiv manželů Kodýdkových

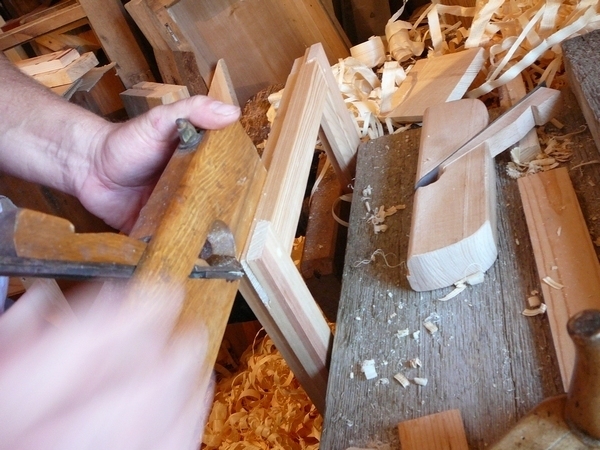

12.3 - Začištění rámu
Zdroj: Archiv manželů Kodýdkových
12.4 - Začištění polodrážky hoblíkem
Zdroj: Archiv manželů Kodýdkových
12.5 - Začištěný rám
Zdroj: Archiv manželů Kodýdkových
13.1 - Upnutí rámu do hoblice
Zdroj: Archiv manželů Kodýdkových
13.2 - Hoblík pro ozdobnou drážku
Zdroj: Archiv manželů Kodýdkových
13.3 - Vyhoblování ozdobné drážky
Zdroj: Archiv manželů Kodýdkových
13.4 - Ozdobná drážka
Zdroj: Archiv manželů Kodýdkových
13.5 - Okenní křídlo s ozdobnou drážkou
Zdroj: Archiv manželů Kodýdkových

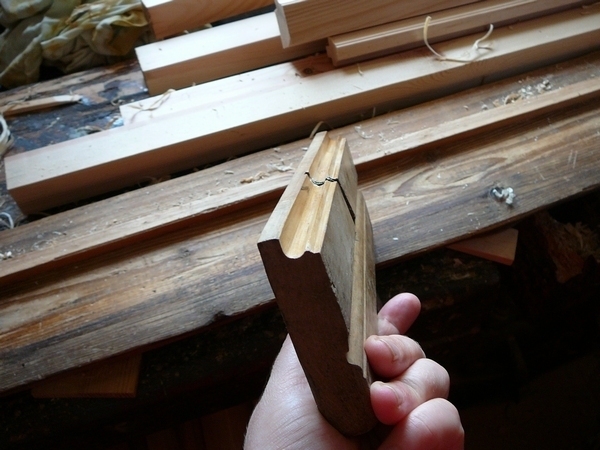

14.1 - Hoblík pro výrobu klapačky
Zdroj: Archiv manželů Kodýdkových

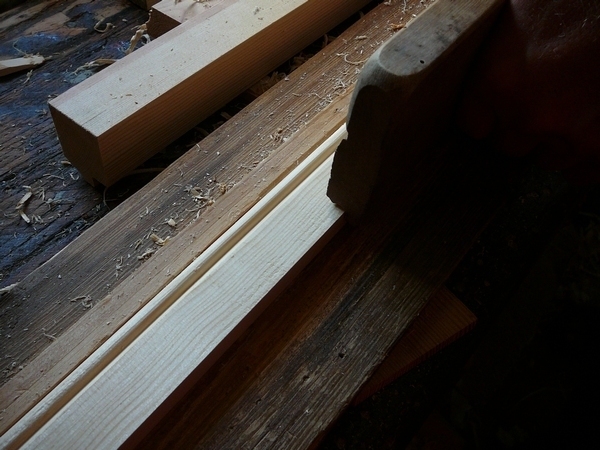

14.2 - Výroba klapačky
Zdroj: Archiv manželů Kodýdkových
14.3 - Ozdobný profil klapačky
Zdroj: Archiv manželů Kodýdkových
15.1 - Délka klapačky
Zdroj: Archiv manželů Kodýdkových

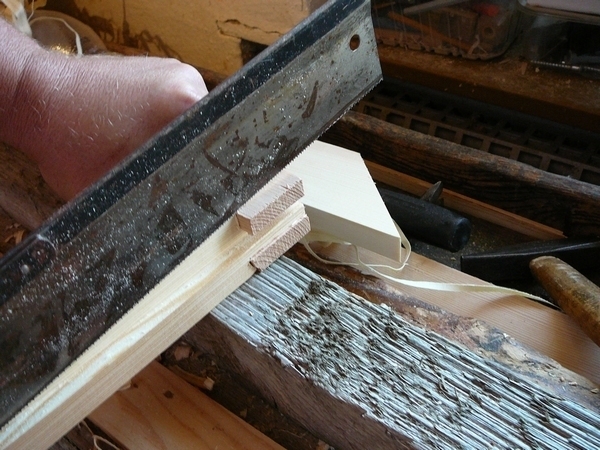

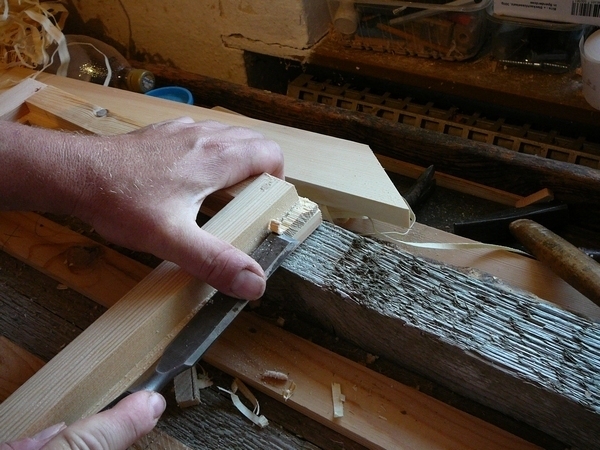

15.2 - Ostrouhnutí klapačky dlátem
Zdroj: Archiv manželů Kodýdkových

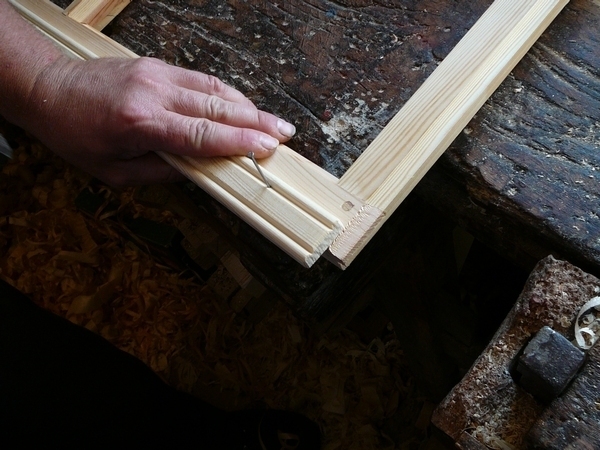

15.3 - Klapačku přibijeme hřebíky
Zdroj: Archiv manželů Kodýdkových

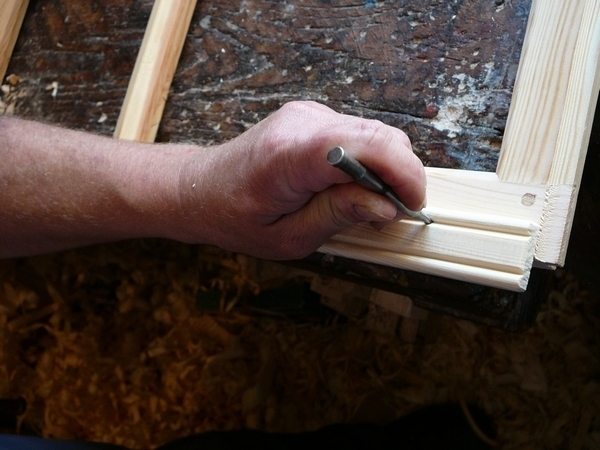

16.1 - Hřebíky klapačky dorazíme důlčíkem
Zdroj: Archiv manželů Kodýdkových
16.2 - Okenní křídla jsou připravena
Zdroj: Archiv manželů Kodýdkových
16.3 - Okenní křídla
Zdroj: Archiv manželů Kodýdkových

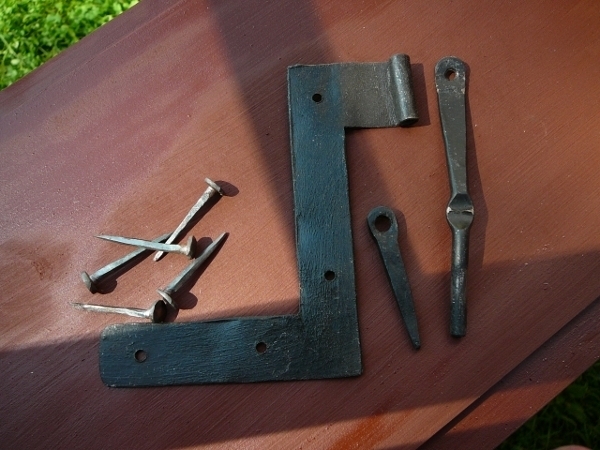

17.1 - Kování na zakázku
Zdroj: Archiv manželů Kodýdkových
17.2 - Montáž kování
Zdroj: Archiv manželů Kodýdkových
17.3 - Montáž kování
Zdroj: Archiv manželů Kodýdkových
17.4 - Montáž kování
17.5 - Kování přitlučeme kovanými hřebíky
Zdroj: Archiv manželů Kodýdkových

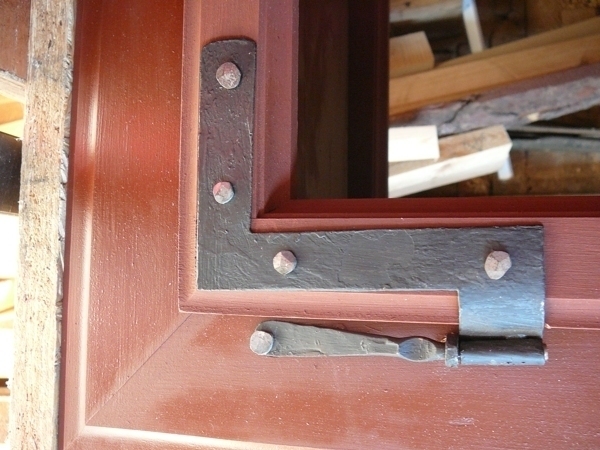

18.1 - Kování na okně
Zdroj: Archiv manželů Kodýdkových
18.2 - Dokončená okna roubenky
Zdroj: Archiv manželů Kodýdkových
