4. díl - Truhlaření postaru - Výroba ozubů

1. Na připravený díl si z obou stran pomocí rejsku vyznačíme rysku, která určí, jak budou cinky zasahovat hluboko. Vzdálenost rysky od kraje rovná se tloušťka druhého dílu (prkna).

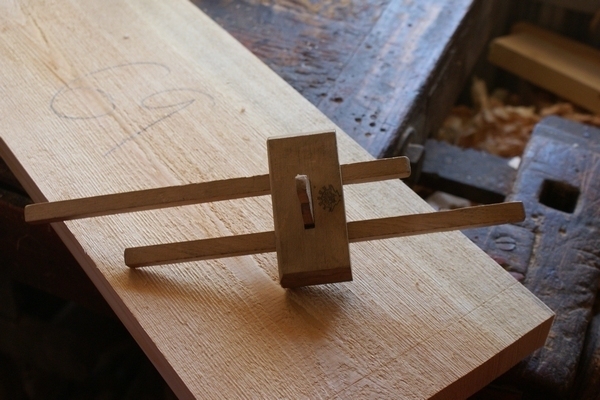

Truhlářský rejsek

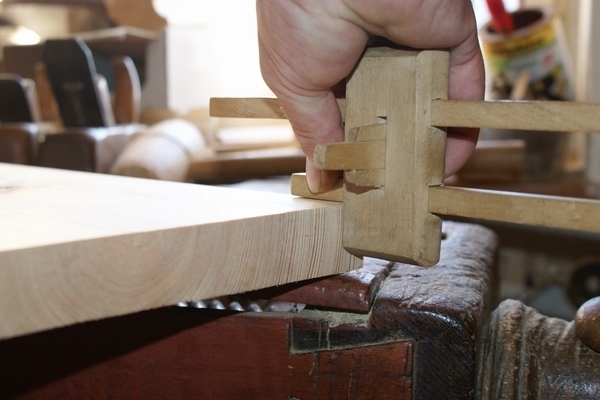

Označení rysky truhlářským rejskem

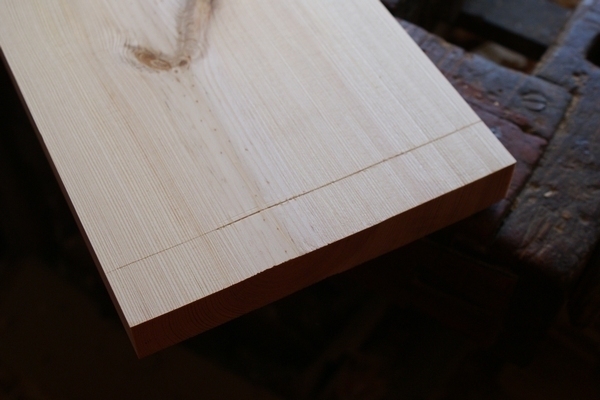

Označená ryska

2. Tužkou si nakreslíme nejprve z boku a potom pomocí pravoúhlého pravítka i ze stran tvar budoucích cinků a pomocí pilky je předřízneme.
Tento tvar cinků patří u zásuvek na zadní a přední stranu, u truhly na boky, u korpusu skříně obvykle na hořejšek a spodek. Jde o ty části nábytku, které jsou vystaveny namáhání, hlavně tahu směrem ven.

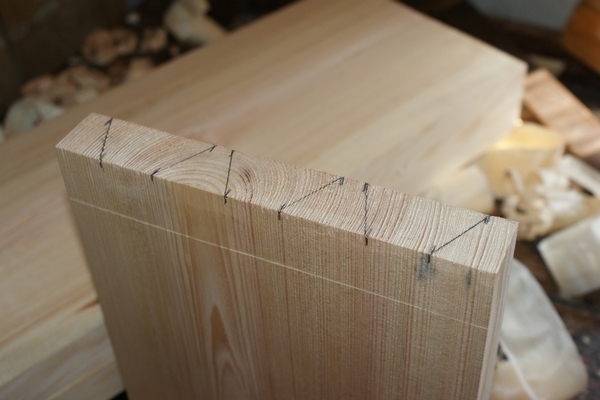

Vyznačený tvar budoucího cinku

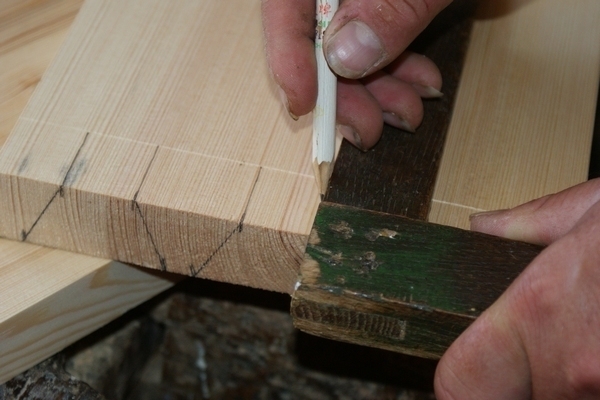

Značení cinků pomocí pravoúhlého pravítka

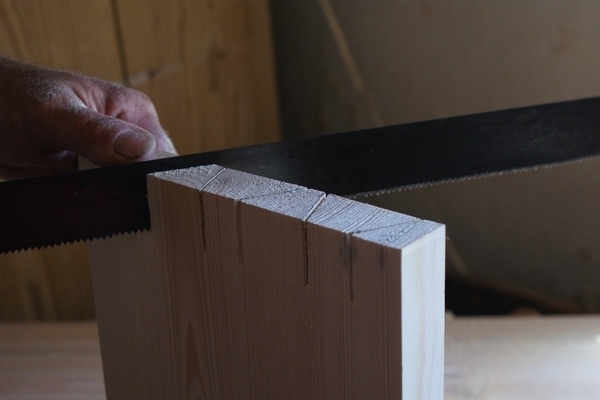

Předřez cinků pilkou

3. Prkno připevníme k hoblici a dlátem začneme vysekávat materiál. Nejprve z jedné strany odsekáme dřevo zhruba do poloviny tloušťky.

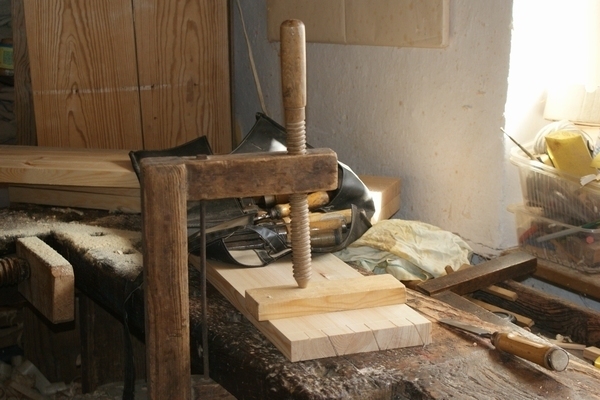

Uchycení prkna do hoblice

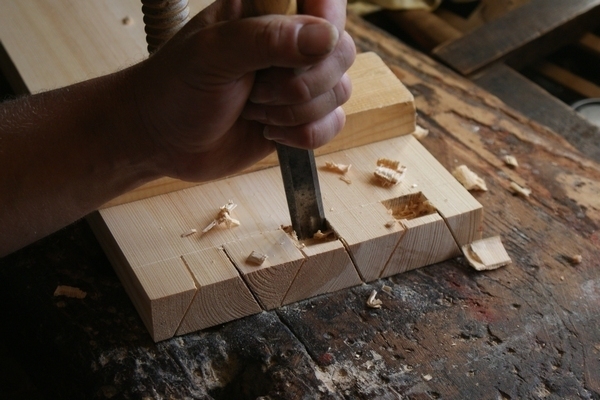

Vysekávání dřeva dlátem

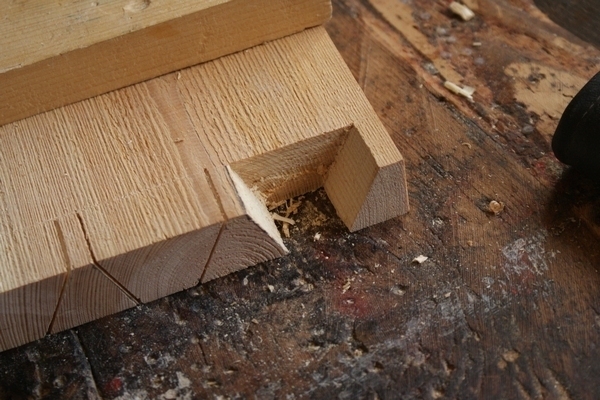

Odsekané dřevo zhruba do poloviny tloušťky

4. Pak se prkno otočí a odsekávání se dokončí z druhé strany. Tímto postupem se lépe udrží přesný tvar. Dlátem se seká vždy nejprve zhora a pak z boku naseknutý kousek odštípnout.

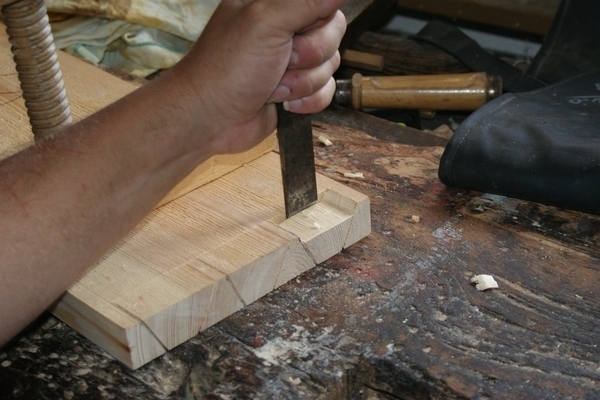

Odsekávání se dokončí z druhé strany

Odsekáváme nejprve shora, pak z boku naseknutý kousek odštípneme

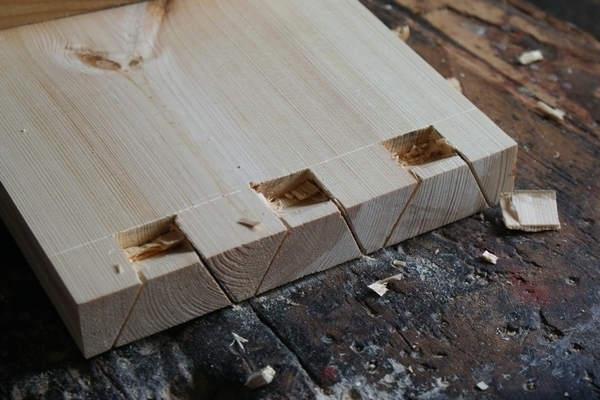

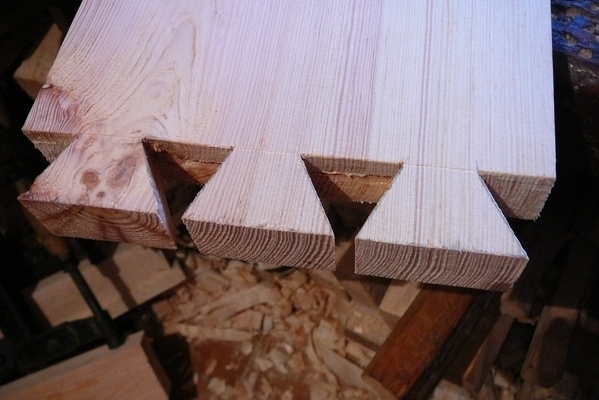

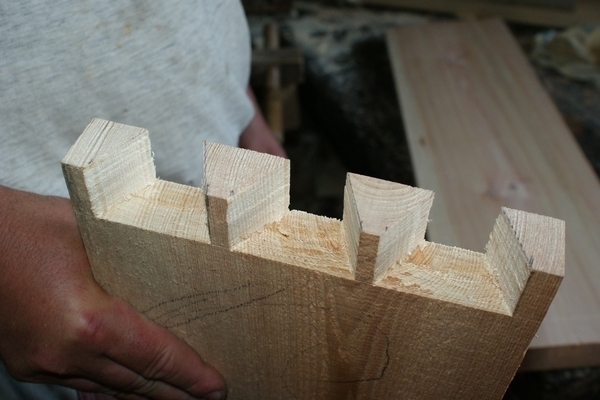

Odsekaný ozub

5. Hotové ozuby přiložíme na kolmo na druhý díl a obkreslíme je. Křížkem je označeno, které díly se odsekají pryč.

Hotové ozuby

řížkem je označeno, které díly se odsekají pryč

6. Odsekáme stejným způsobem jako u protikusu - pozor, tvar cinků je jiný. U zásuvek a korpusů tvoří boky, u truhel přední a zadní stranu.

Odsekáme stejným způsobem jako u protikusu

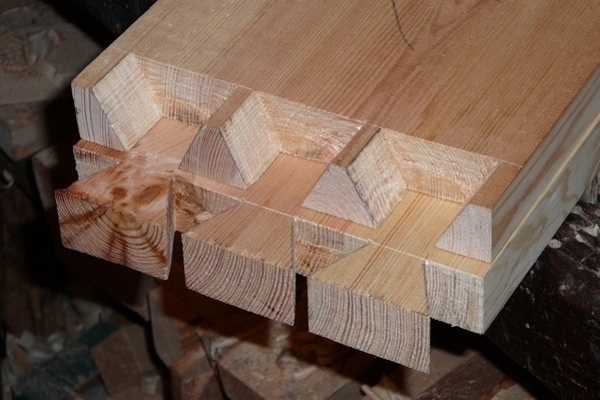

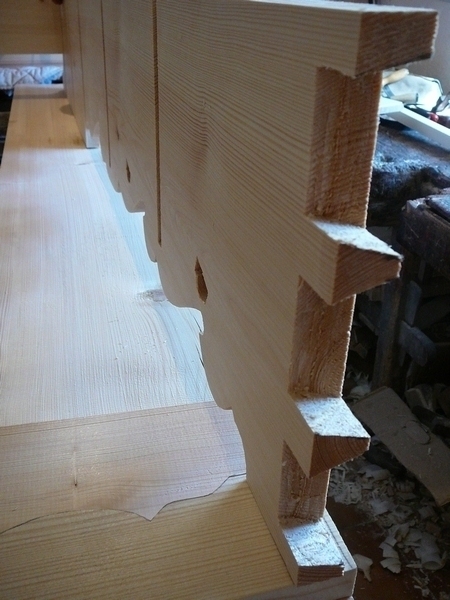

Hotové ozuby

7. Cinky namažeme lepidlem, sesadíme, stahneme svěrkami, a máme hotovo. Tam, kde jsou cinky součástí nábytku, musí se ještě zahoblovat do roviny, aby dobře vypadaly.

Cinky namažeme lepidlem, sesadíme

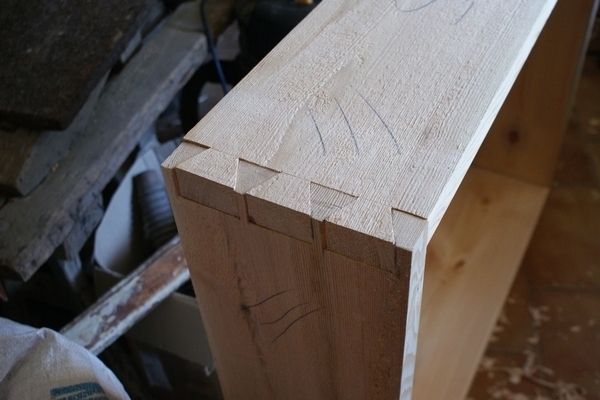

Sesazené cinky

Na uváděném příkladu je výrazné zkosení cinků - jedná se o repliku originálního výrobku, včetně úhlu zkosení. Vhodější je o něco méně výrazné zkosení, cinky pak nejsou náchylné k vyštípnutí. Na fotografii je ukázka vhodnějšího tvaru zkosení cinků:

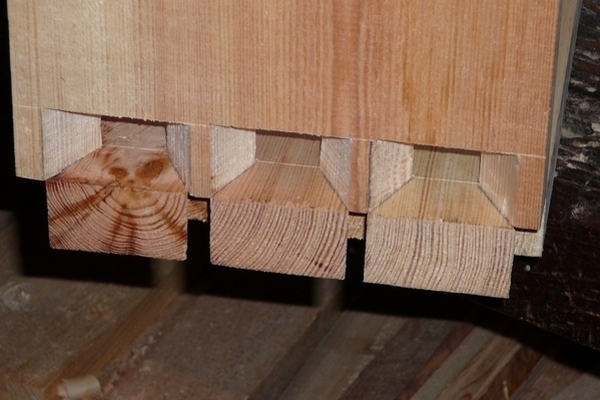

Vhodnější tvar zkosení cinků

VIDEONÁVOD - truhlářský spoj: Jak vyrobit ozuby

Článek vznikl ve spolupráci s manželi Kodýdkovými.

V následujícím 5. dílu seriálu Truhlaření postaru Vám popíšeme tradiční truhlářské spoje, tak jak se používaly v dobách před rozšířením elektrického nářadí a strojů.
